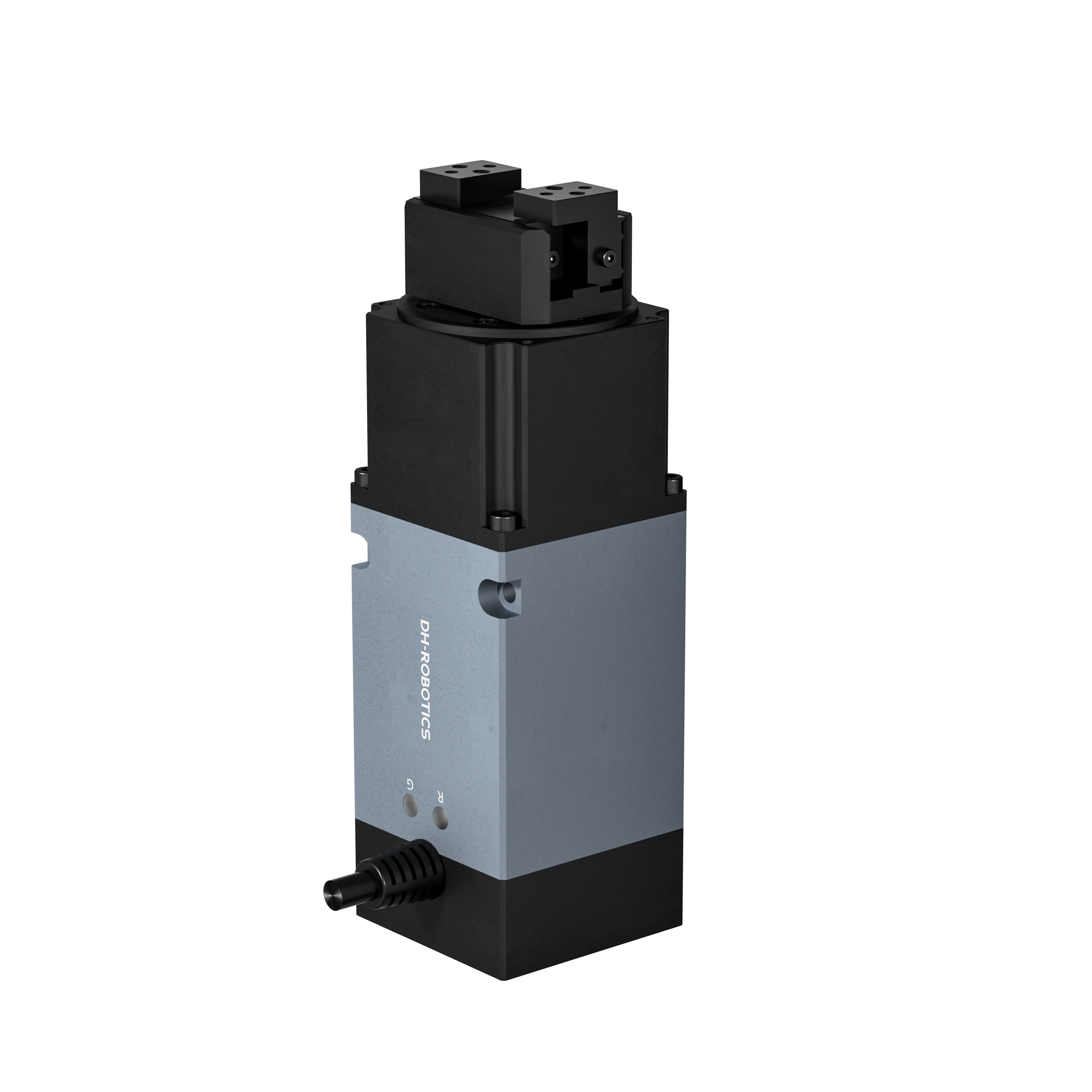

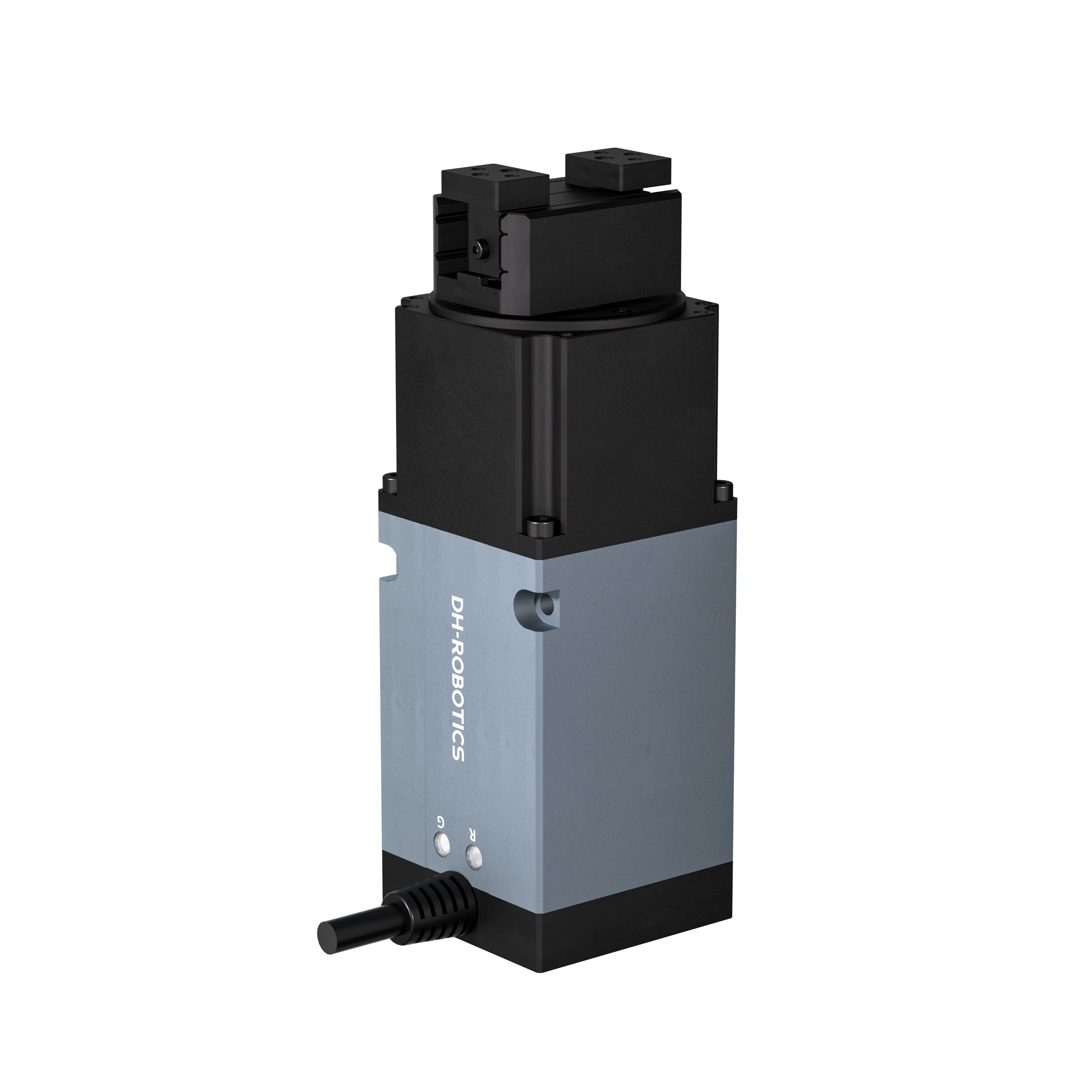

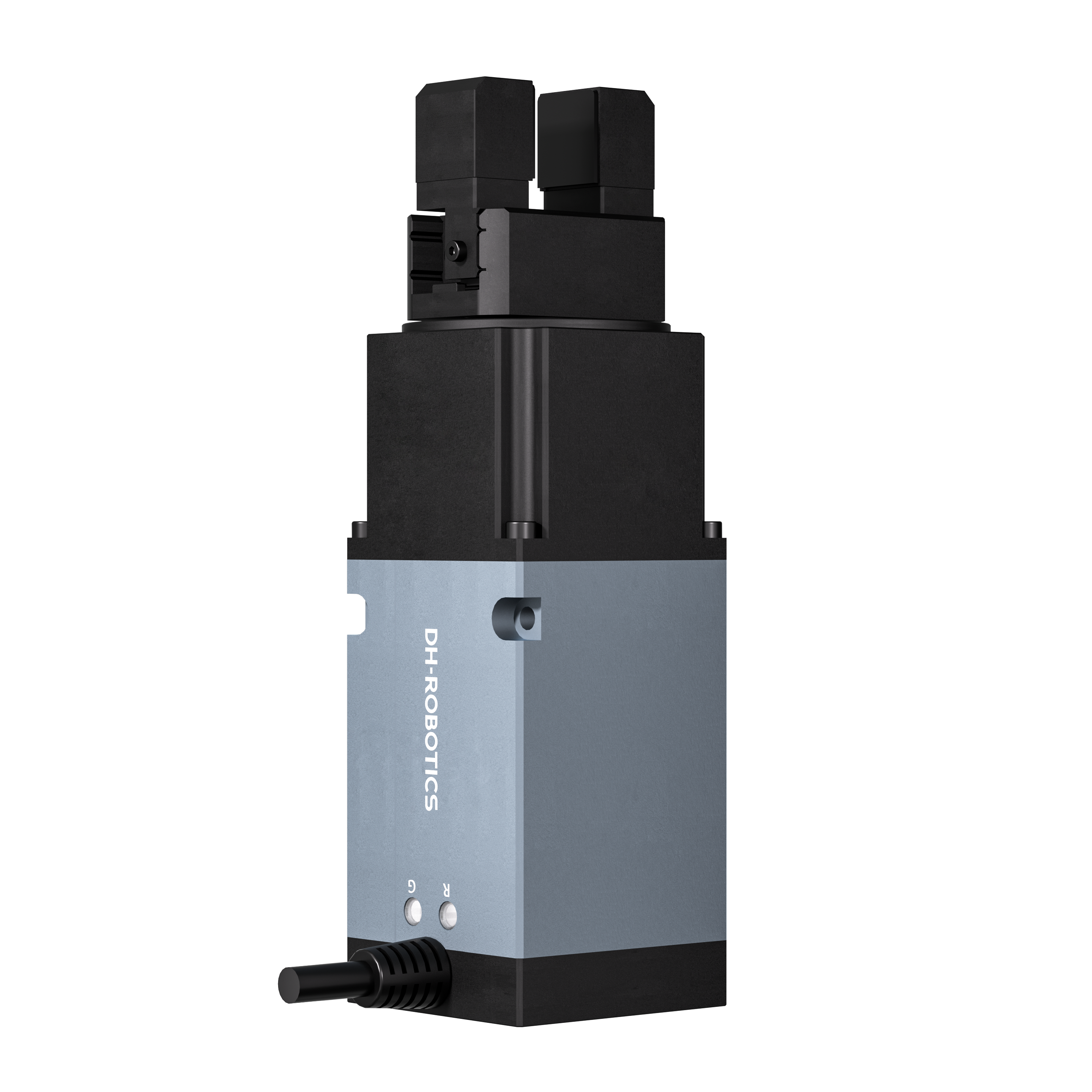

RGD直驱旋转电爪
- 产品详情
- 应用案例
- 相关资料
产品特点
- 零旋转背隙丨高重复精度RGD系列采用直驱旋转电机，实现零旋转背隙，旋转分辨率高达 0.1 °，适用于半导体生产中的旋转定位场景。
- 一体集成 | 断电保持将抓取、旋转双伺服系统，同驱 控模块一体集成的设计，体积更小巧紧凑，适配更多场景。可选配抱闸，满足多种应用需求。
- 高动态响应 | 高速稳定精密直驱技术，辅以大寰优异 的驱动控制，实现抓取和旋转的完美控制。旋转速度可达每秒1500 °。
眼镜镜片组装前角度纠偏
镜片组装精度要求高，且镜片为弧面，组装时对旋转精度要求非常高。
RGD-35-14的无限旋转和超高重复精度，可以精确高效完成此项工作。
详细参数
| RGD-5-14 | RGD-5-30 | RGD-35-14 | RGD-35-30 | |
 |  |  |  | |
| 抓持力（单侧） | 2-5.5 N | 2-5.5 N | 10-35 N | 10-35 N |
| 总行程 | 14 mm | 30 mm | 14 mm | 30 mm |
| 额定扭矩 | 0.1 N·m | 0.1 N·m | 0.1 N·m | 0.1 N·m |
| 峰值扭矩 | 0.25 N·m | 0.25 N·m | 0.25 N·m | 0.25 N·m |
| 旋转范围 | 无限旋转 | 无限旋转 | 无限旋转 | 无限旋转 |
| 最大推荐负载 | 0.05 kg | 0.05 kg | 0.35 kg | 0.35 kg |
| 最大旋转速度 | 1500 °/s | 1500 °/s | 1500 °/s | 1500 °/s |
| 旋转背隙 | 零背隙 | 零背隙 | 零背隙 | 零背隙 |
| 旋转重复精度 | ± 0.1 ° | ± 0.1 ° | ± 0.1 ° | ± 0.1 ° |
| 位置重复精度 | ± 0.02 mm | ± 0.02 mm | ± 0.02 mm | ± 0.02 mm |
| 打开/闭合时间 | 0.5 s/0.5 s | 0.5 s/0.5 s | 0.5 s/0.5 s | 0.7 s/0.7 s |
| 本体重量 | 0.86 kg(不带抱闸) 0.88 kg(带抱闸) | 1 kg(不带抱闸) 1.02 kg(带抱闸) | 0.86 kg(不带抱闸) 0.88 kg(带抱闸) | 1 kg(不带抱闸) 1.02 kg(带抱闸) |
| 尺寸 | 149 mm x 50 mm x 50 mm | 149 mm x 50 mm x 50 mm | 159 mm x 50 mm x 50 mm | 159 mm x 50 mm x 50 mm |
| 通讯协议 | Modbus RTU (RS 485) | |||
| 运行声音 | < 50 dB | |||
| 工作电压 | 24 V DC ± 10% | |||
| 额定电流 | 1.2 A | |||
| 峰值电流 | 2.5 A | |||
| 防护等级 | IP 40 | |||
| 推荐使用环境 | 0~40℃, 85% RH以下 | |||
| 符合国际标准 | CE，FCC，RoHS | |||
