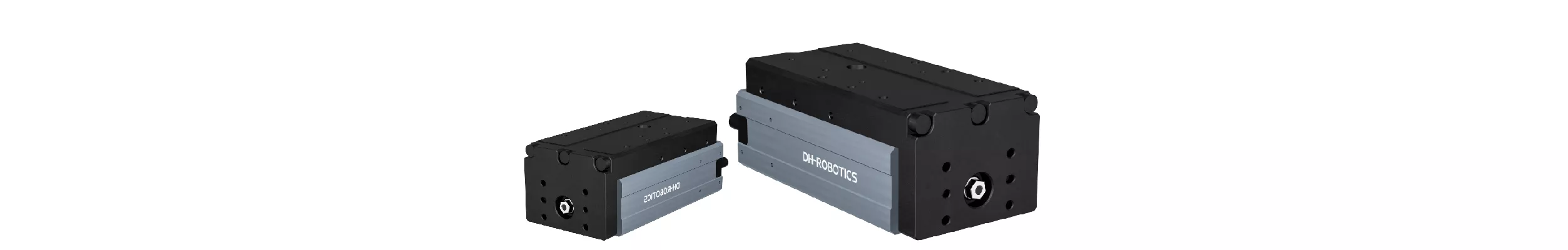

微型滑台电缸-3G
- 产品详情
- 应用案例
- 相关资料
产品特点
- 高能量密度，大负载高刚性结构设计+高性能直线导轨，水平方向最大负载达8kg。负载能力领先市面上同类产品。
- 紧凑设计，体积小省空间采用电机和驱控内嵌式设计，整体结构小巧紧凑，本体宽度仅为 35mm，支持多面安装，可简单快捷部署在狭小空间。
- 响应速度快，重复定位精度高配置高性能伺服电机+精密滚珠丝杆，滑台运动速度快，最大速度可达270mm/s，最大加速度可达0.3G，重复定位精度达0.02mm，满足多种运动模式。
详细参数
| MCE-3G | ||||
 | ||||
| 总行程 | 30，50mm | |||
| 丝杆导程 | 1mm | 2mm | 4mm | 6mm |
| 额定推力 | 200N | 100N | 50N | 30N |
| 最小推力 | 60N | 30N | 15N | 9N |
| 最大速度 | 50mm/s | 100mm/s | 200mm/s | 300mm/s |
| 最大加速度 | 2000mm/s² | 3000mm/s² | 3000mm/s² | 3000mm/s² |
| 最大可搬重量-水平 | 8kg | 6kg | 3kg | 2kg |
| 最大可搬重量-垂直 | 2kg | 1.5kg | 0.75kg | 0.5kg |
| 位置重复精度 | ±0.02mm ±0.005mm(定制) | |||
| 空转行程 | ＜0.1mm | |||
| 本体宽幅 | 35mm | |||
| 重量 | 0.47kg（行程30mm） 0.55kg（行程50mm） | |||
| 通讯协议 | 内置：Modbus RTU(RS485),Digital I/O 外置：选择的驱动器决定 | |||
| 额定电压 | 24 V DC ±10% | |||
| 电流 | 1.5A(额定)/3A(峰值) | |||
| 容许负载力矩Mx | 9.9N·m | |||
| 容许负载力矩My | 9.9N·m | |||
| 容许负载力矩Mz | 3.3N·m | |||
| 防护等级 | IP40 | |||
| 推荐使用环境 | 0~40°C，＜85% RH | |||
| 符合国际标准 | CE，FCC，RoHS | |||
