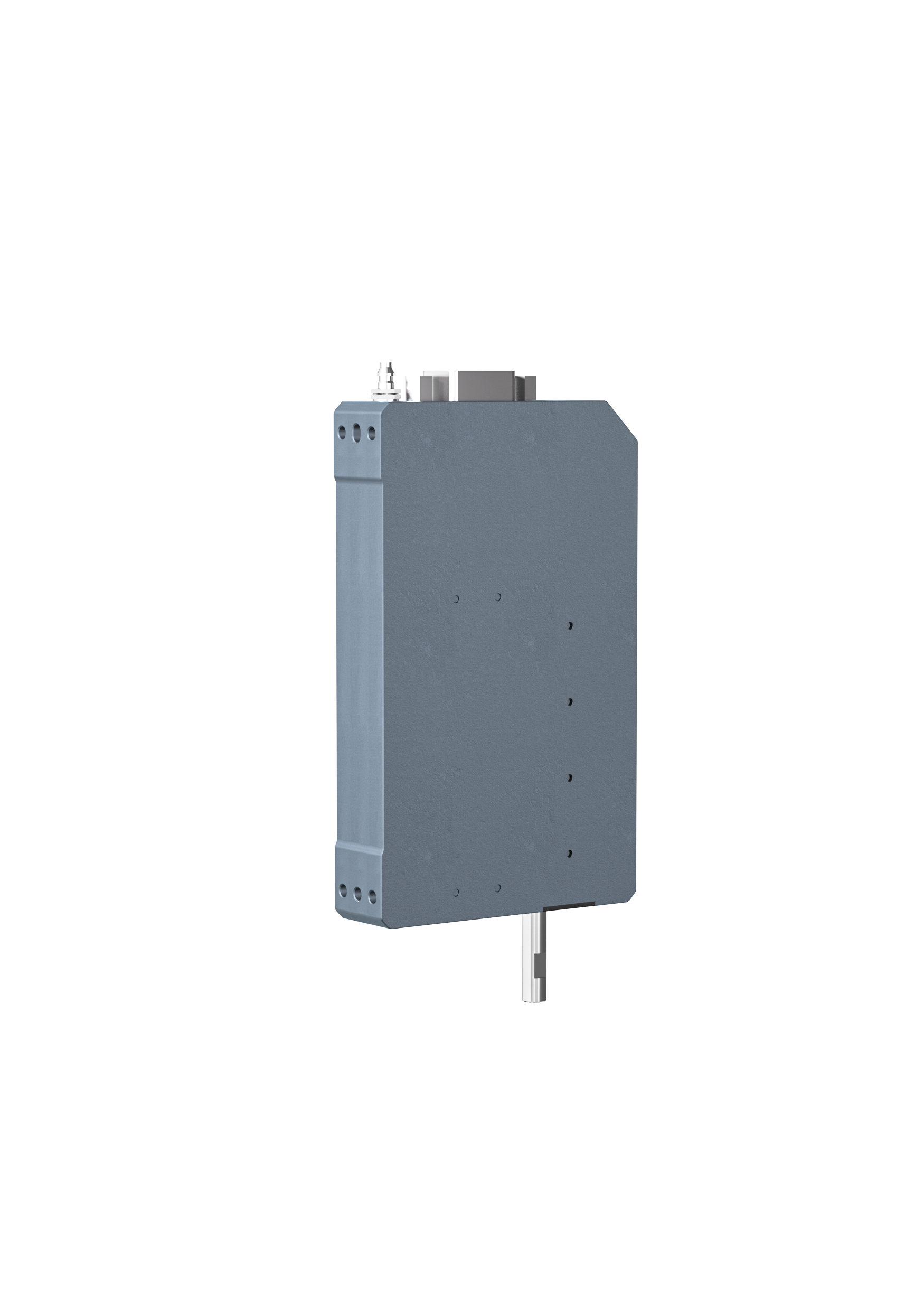

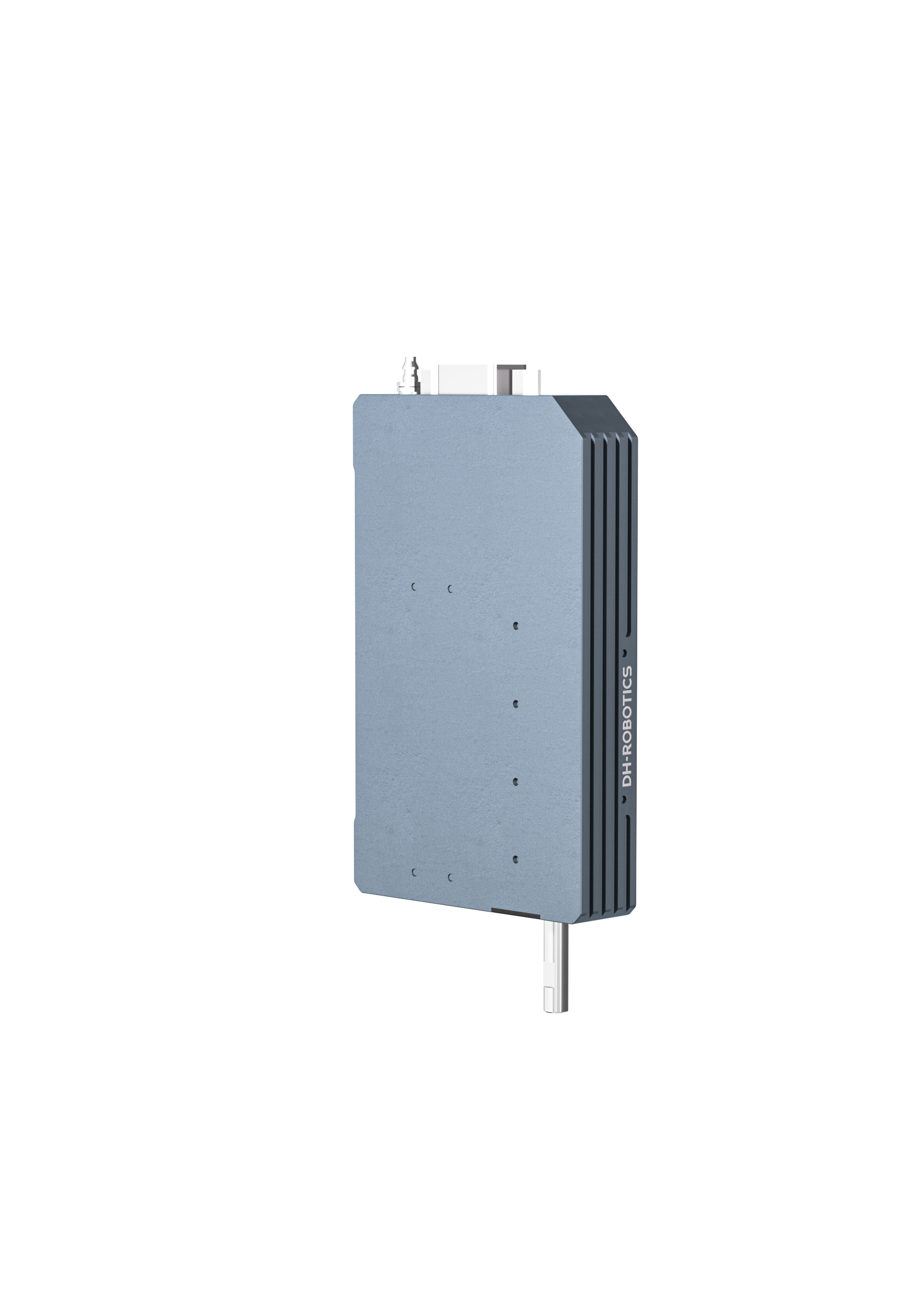

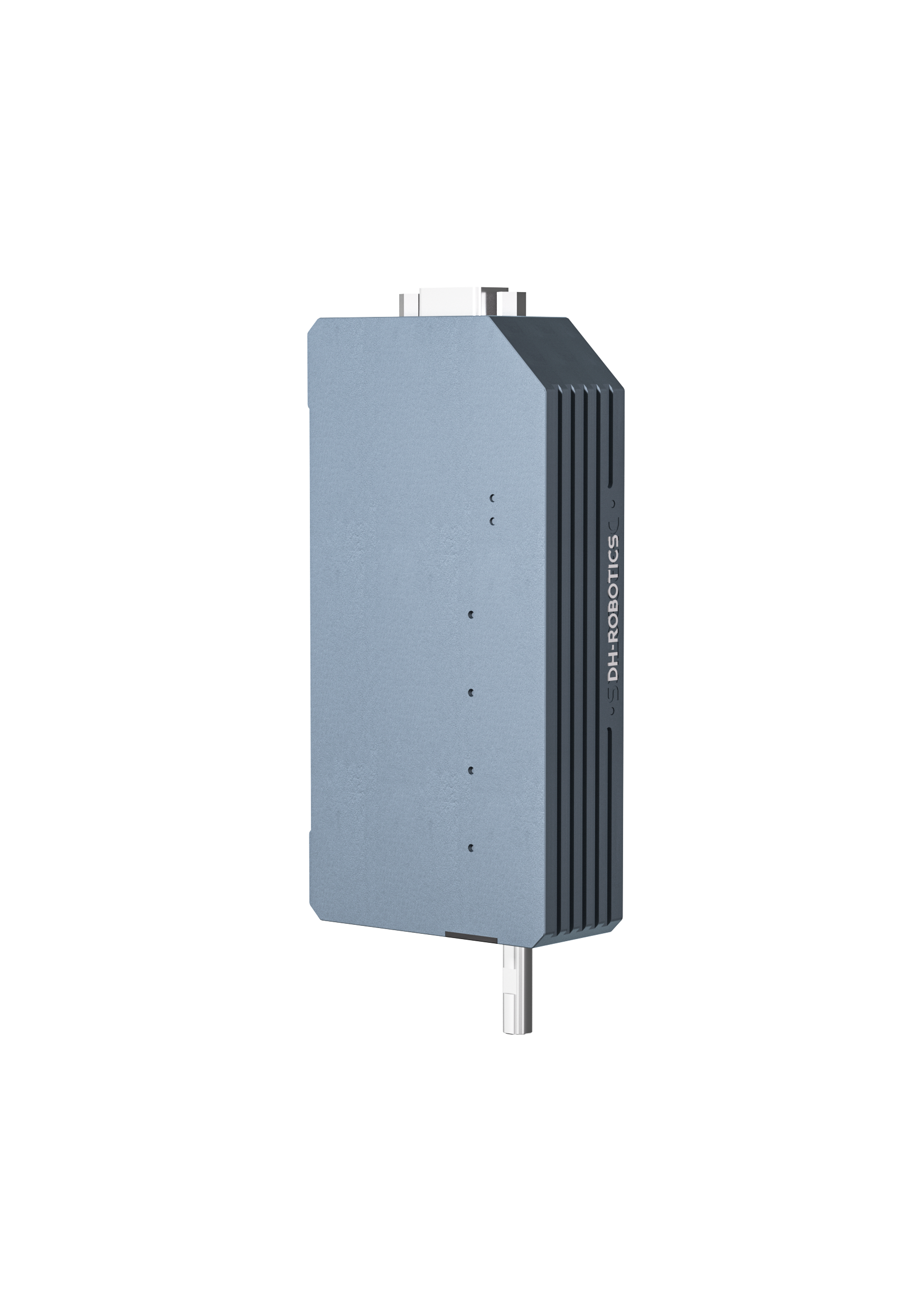

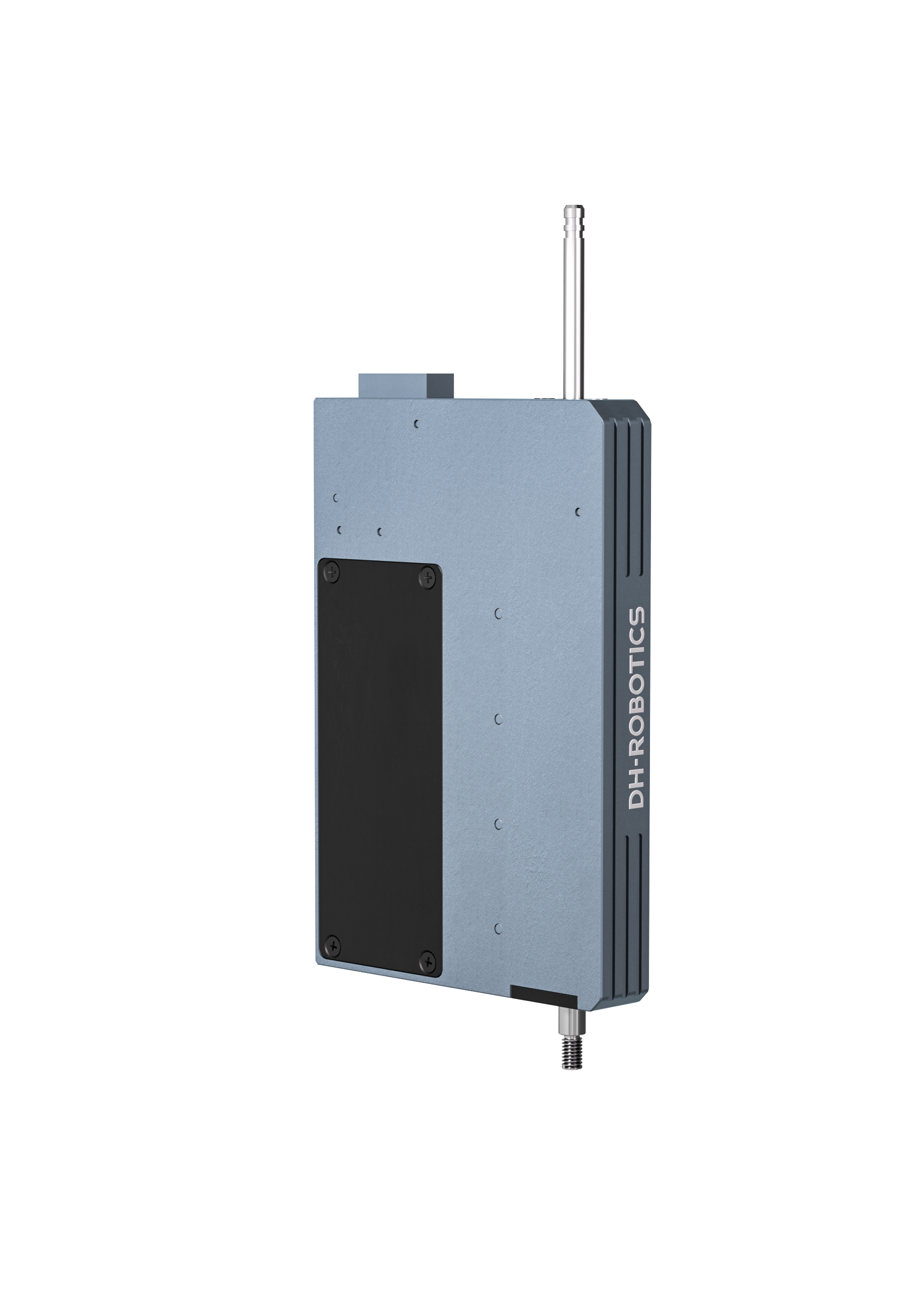

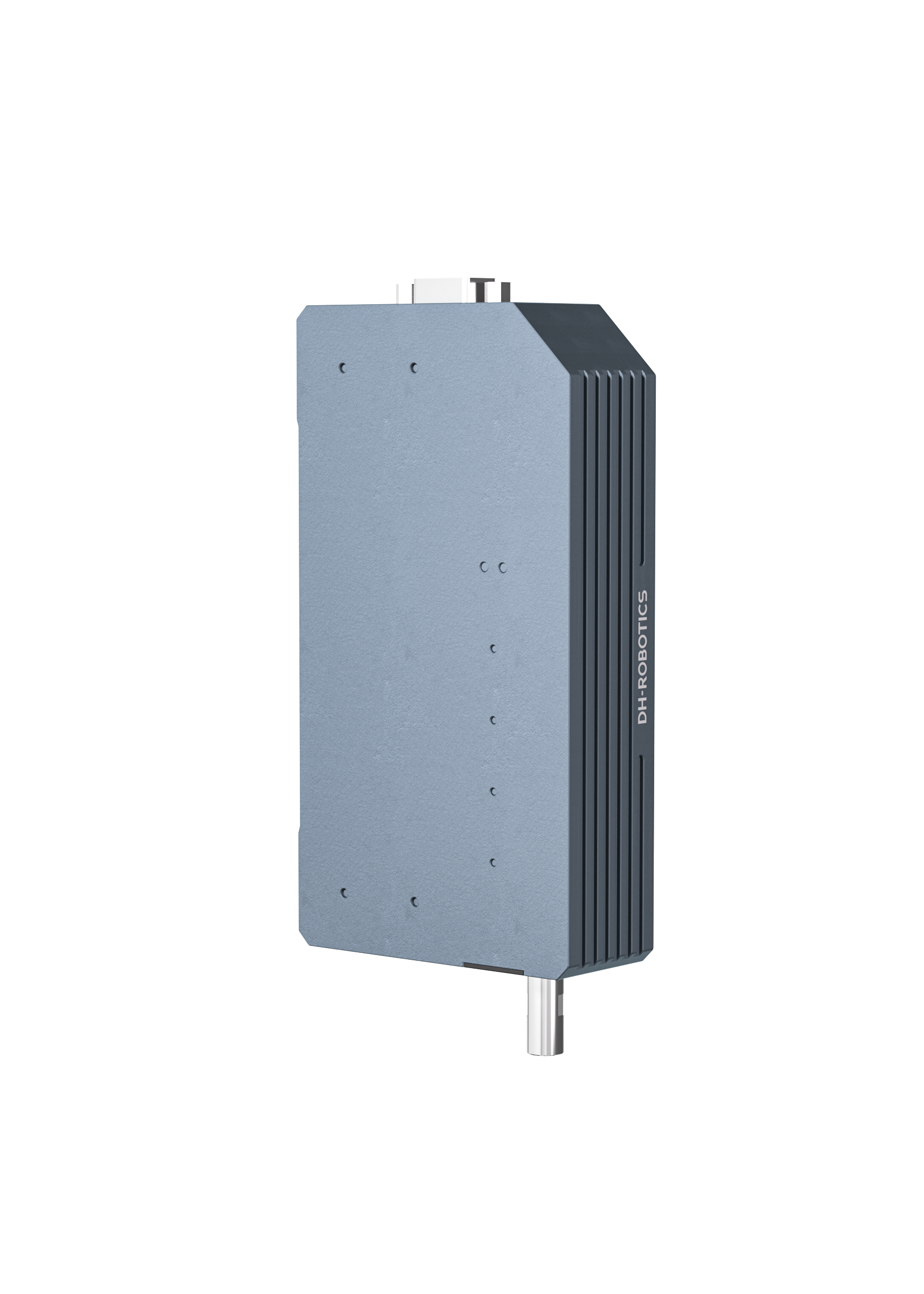

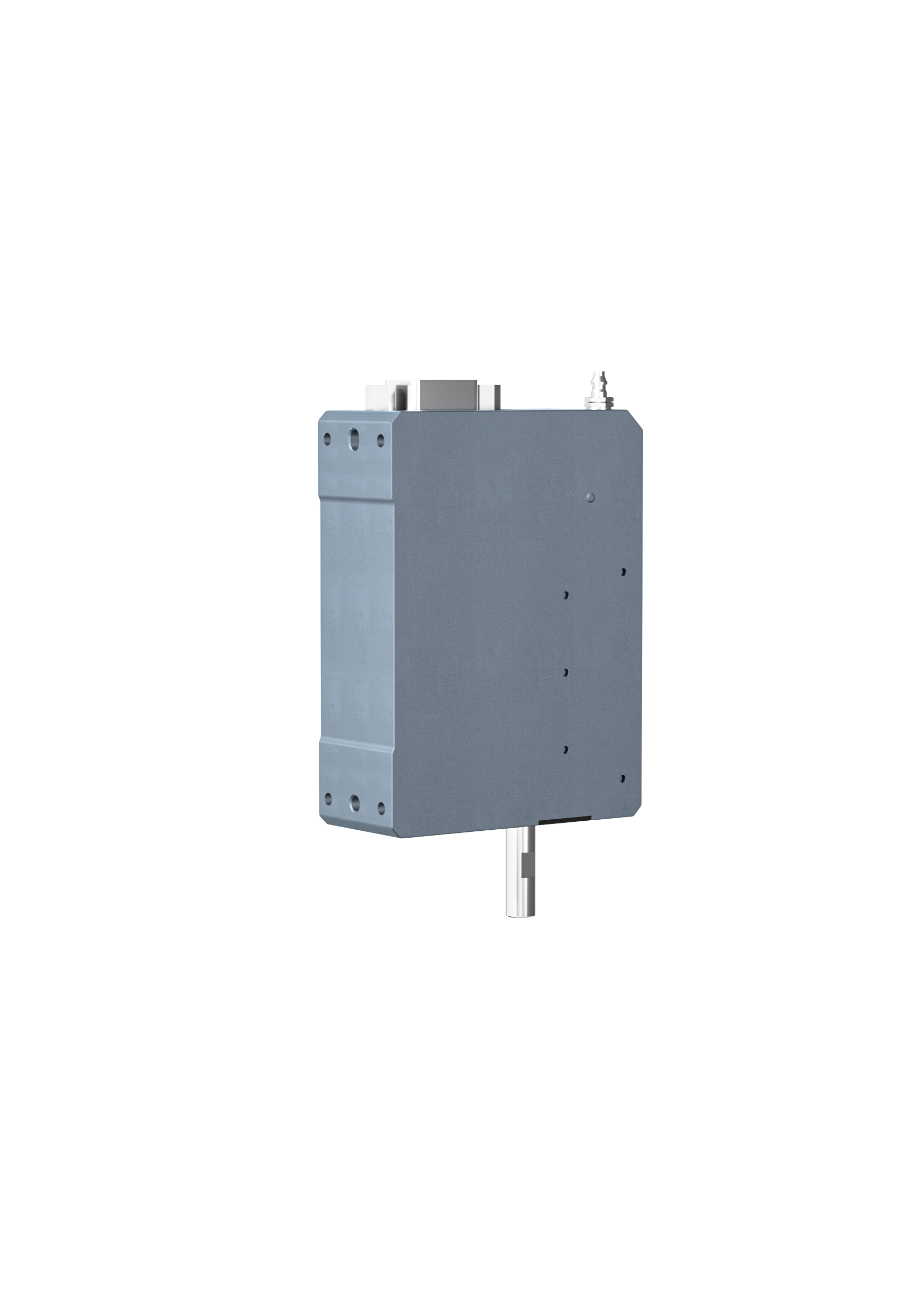

VLA系列音圈线性执行器
- 产品详情
- 应用案例
- 相关资料
产品特点
- 力重复精度高，软着陆VLA系列产品推力重复精度在±3g以内，满足半导体、光电等行业高力控精度生产组装需求
- 轻薄易用，参数可调产品设计紧凑轻薄，可操控性强，可以藉由控制软件快速且平稳的进行速度、推力以及位置参数调整，设定不同的模式
- 高速高频，寿命达亿次高响应能力，高速高频，空载可达30Hz以上，使用寿命上亿次，稳定耐用
详细参数
| VLA-10-20(磁编) | VLA-16-15(磁编) | VLA-16-15(真空气路) | VLA-25-10(光/磁编版) | VLA-25-25(磁编版) | VLA-30-25(光编/磁编) | ||
|  |  |  |  |  | ||
| 峰值推力 | 4 N | 6 N | 6 N | 12 N | 11 N | 24 N | 30 N |
| 持续推力 | 1.8 N | 3 N | 3 N | 4.8 N | 6 N | 12 N | 16 N |
| 建议负载 | ≤50 g | ≤80 g | ≤80 g | ≤100 g | ≤150 g | ≤300 g | ≤300 g |
| 总行程 | 20 mm | 15 mm | 15 mm | 10 mm | 25 mm | 25 mm | 25 mm |
| 力重复精度 | ± 5 g | ± 3 g | ± 3 g | ± 3 g | ± 3 g | ± 3 g | ± 3 g |
| 力常数 | 1.8 N/A | 3 N/A | 3 N/A | 6.8 N/A | 5 N/A | 8 N/A | 8 N/A |
| 直线行程分辨率 | 1 μm | 1 μm | 1 μm | 0.5 μm(光编) 1 μm(磁编) | 1 μm | 0.5 μm(光编) 1 μm(磁编) | 0.5 μm(光编) 1 μm(磁编) |
| 位置重复定位精度 | ±5 μm | ±5 μm | ±5 μm | ±2 μm(光编) ±5 μm(磁编) | ±5 μm | ±5 μm | ±5 μm |
| 空载频率 | 20 Hz | 大于 30 Hz | 大于 30 Hz | 18 Hz | 大于 30 Hz | 大于 30 Hz | 大于 30 Hz |
| 整体重量 | 120 g | 190 g | 220 g | 304 g | 510 g | 860 g | 860 g |
| 动子质量 | 30 g | 30 g | 30 g | 57 g | 54 g | 130 g | 130 g |
| 尺寸 | 80 mm x 58 mm x 10 mm | 80 mm x 55 mm x 16 mm | 100 mm x 62 mm x 16 mm | 80 mm x 60 mm x 25 mm | 120 mm x 60 mm x 25 mm | 140 mm x 75 mm x 30 mm | 140 mm x 75 mm x 30 mm |
| 工作电压 | 24 V DC±10% | 24 V DC±10% | 24 V DC±10% | 24 V DC±10% | 24 V DC±10% | 24 V DC±10% | 48 V DC±10% |
| 持续电流 | 1.0 A | 1.0 A | 1.0 A | 0.7 A | 1.2 A | 1.5 A | 2.0 A |
| 峰值电流 | 2.2 A | 2.0 A | 2.4 A | 1.8 A | 2.2 A | 3.0 A | 4.0 A |
| 防护等级 | IP 40 | ||||||
| 推荐使用环境 | 0~40°C，85% RH 以下 | ||||||
| 符合国际标准 | CE，FCC，RoHS | ||||||
